光学AI识别位移系统（图像式位移计）
一、概述
1、产品简介
图像式位移计以图像处理技术为基础，用于测量结构体位移或变形，无需额外传感器或信号源。它通过拍摄图像来捕捉结构体的状态，然后利用这些图像中的无源靶标来进行识别和跟踪，从而计算位移或变形，这一过程既降低了成本，又提高了监测的灵活性。
2、主要特点
非接触式图像监测，精度高
无源靶标，可靠性高，安装便捷
一机多点，测量效率高
图1
二、配件说明

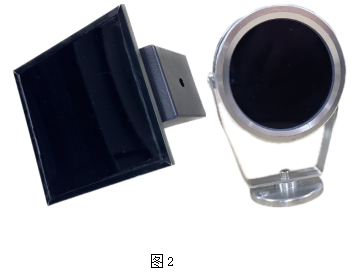

1、靶标说明
可根据项目情况选用无源反光靶标或者棱镜靶标。
无源反光靶标：
适用近距离场景；可根据现场情况搭配不同大小反光贴。

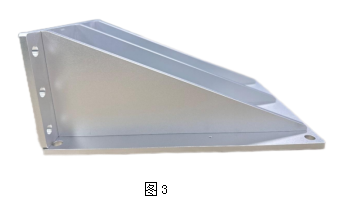

2、安装底座说明
采用三角结构，支撑稳定性高。
3、接口说明
设备对外接口：
（1）24V电源接口，用于接入适配器转换输入电流；
（2）以太网接口，用于内网或无线无法通讯状况下，通过网线连接至局域网管理。
三、主要参数
监测距离：1-500米
分辨率：0.01 像素，实际值（mm）与镜头焦距、监测距离有关
监测精度：±0.05mm（20米距离）
采样频率：动态10个靶点20HZ,静态＞1s
传输方式：4G/Ethernet
传输协议：MQTT/TCP
设备功耗：＜20W
工作电压：24V
工作温度：-20℃--60℃
操作系统：Linux
处理方式：边缘计算
配套靶标：无源靶标/有源靶标
管理方式：Web端平台集中管理
产品尺寸：15cm*17cm*19cm
产品重量：2kg

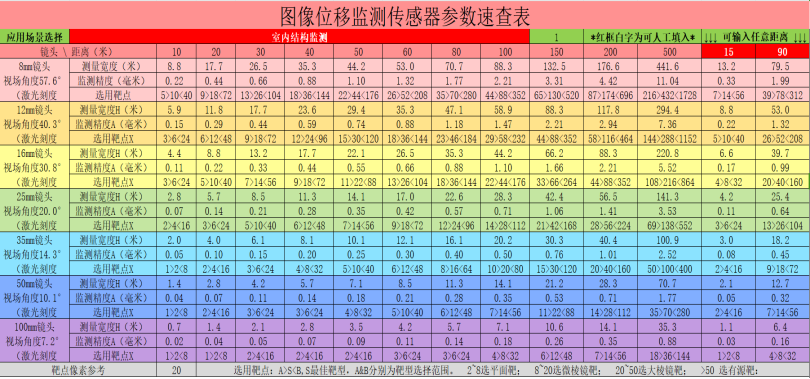

四、镜头选型速查表
五、安装说明
1、安装底座固定
使用M8膨胀螺丝将安装底座固定在相对稳定的桥墩或者立柱上。
2、放置主机
将设备放置在安装底座上，使用配套内六角螺丝初步固定。
3、固定靶标
根据方案设计，使用M6膨胀螺丝将靶标固定在对应点位。
4、确认拍摄范围
刷新平台图片，确认靶点是否都在主机拍摄范围内。
5、主机角度调整
若平台图片显示拍摄角度和靶标所在方位不一致，可以通过调节上下俯仰角及底座角度调整拍摄范围。
6、焦距及光源角度调整
若平台显示图片范围内补光不足或靶标虚焦，可以通过调节光源角度以及镜头焦距改善图片效果
7、固定主机
确认靶标都在拍摄范围内且图片画质良好时，将俯仰角及调节角锁定即完成安装。
