DR-5A差阻式读数仪
|
一、功用和原理 |
DR-5A型差阻读数仪（以下简称DR-5A）用于测量大坝专用的各类差动电阻式传感器（差阻）读数，如差阻类位移计、差阻类应变计、铜电阻温度计等，也可用于测量差阻式应变片式以及其他各类电阻性质的传感器。仪器显示传感器的电阻和和电阻比，也可以显示当前仪器所处环境的大气温度。DR-5A测量原理：仪器输出恒定电流至被测电阻，然后测量电阻返回的电压。仪器内部为7线制设置,很好的消除了测量线电阻的影响。
|
二、仪器的外形 |
仪器的外形如图一所示，顶部有电源开关及测量线插座，上部为用于显示测量结果和人机交互的液晶显示器，中部为仪器指示灯界面，尾部有充电插座，机内配备有高性能锂离子电池，当电池电量不足时请用配属专用充电器充电。
图1 DR-5A外形
|
三、仪器的使用 |
如图一所示，DR-5A的顶部是电源开关及测量线插座，下半部分是指示灯和充电插座。
面板上有三个指示灯，分别为电源、充电、状态指示灯。插入充电器进行充电时，电源指示灯亮，如果电池没有充足电则充电指示灯也同时点亮；当充电结束后，充电指示灯熄灭。状态指示灯用来指示电池的状态，若电池过热则状态指示灯亮起。充电时务必使用配属充电器，其他充电器可能损坏仪器，充电器使用电源为交流220V，50Hz。
仪器顶部为一只红色开关按键，用于打开或关闭仪器电源。将按键按下去为打开电源，将按键按上来为关闭电源。本仪器无按键操作，所有测量均通过传感器连接线相互间变换来实现功能。
3.1 开机界面

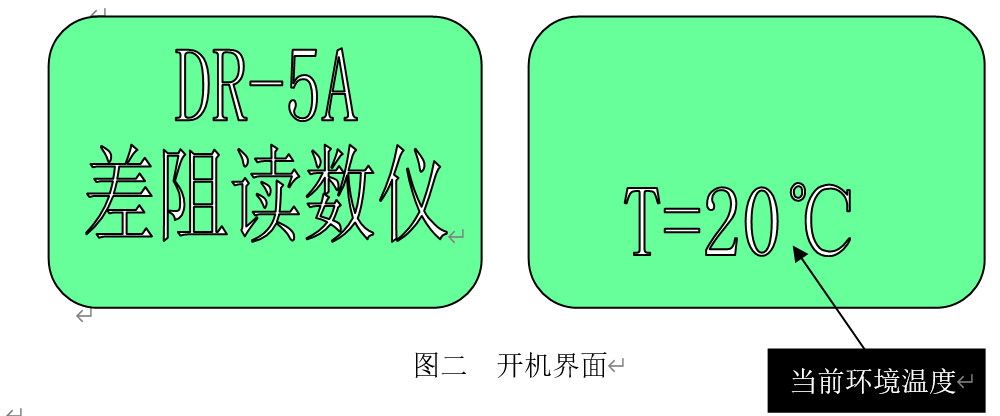

开机显示如下图二所示的界面，两秒钟后系统会自动进入测量界面。
3.2 测量界面

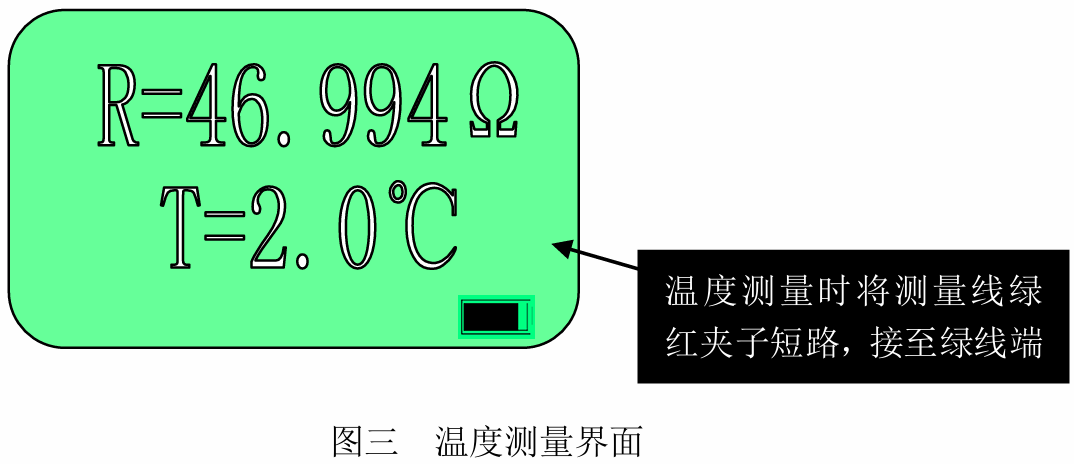

图三测量界面为温度测量模式下的界面，进行温度测量时，需要将测量线的绿夹跟红夹短路，接至绿线端。“R”表示外接热敏电阻的测量值，“T”表示计算得出的温度值。计算公式为：T=（R-46.6）×5，电阻范围30-90Ω。

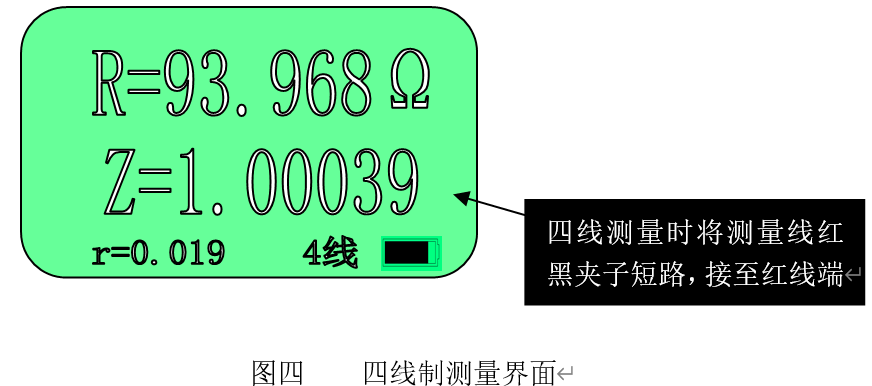

图四测量界面为四线制测量模式下的界面，进行四线制测量时，需要将测量线的黑夹跟红夹短路，接至红线端。“R”表示测量电阻的电阻和，“Z”表示测量电阻的电阻比，“r”表示线路电阻。

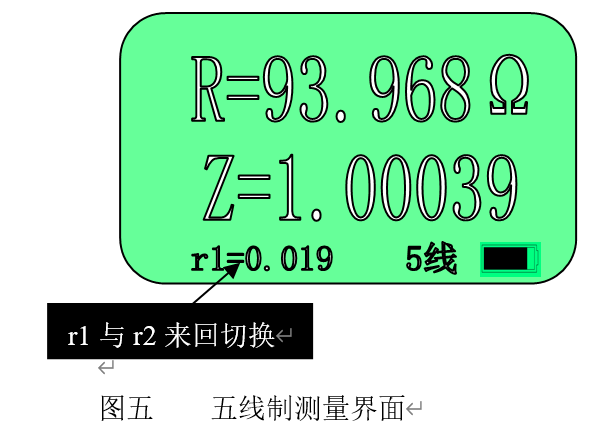

图五测量界面为五线制测量模式下的界面，进行五线制测量时，按线序定义连接传感器。“R”表示测量电阻的电阻和，“Z”表示测量电阻的电阻比，“r1”表示测量R1电阻的线路电阻，“r2”表示测量R2电阻的线路电阻。

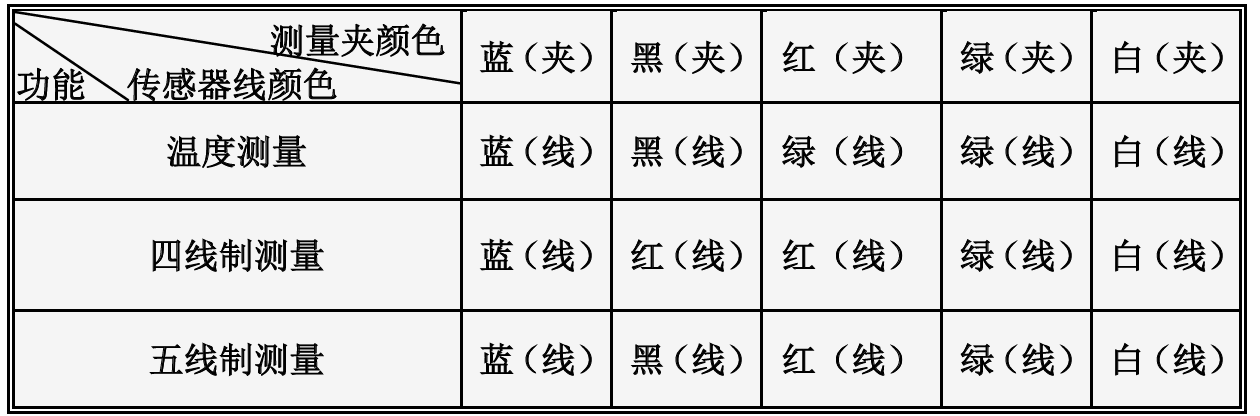

3.3 传感器定义
|
四、相关说明 |
- 仪器通过-20℃—80℃的全温度范围的校准。
- 仪器内部7线制，消除测量线电阻影响。
- R1+r1(测量电阻1与线路电阻1和)最大为200Ω，R2+r2最大也为200Ω，但线路电阻最大显示99.999Ω，超过此值仍显示99.999Ω。
- 传感器电阻测量范围1-120Ω，R2小于1Ω用于判断外接传感器为温度传感器，因此限制了正常电阻测量范围。
- 五线制时线路电阻交替显示r1，r2，r1表示与蓝色夹子相连的线路电阻，r2表示与白色夹子相连的线路电阻，每交换一次表明数据刷新一次，完成一次数据测量的时间为2.5秒；四线制线路电阻r表示与白色夹子相连的线路电阻。
|

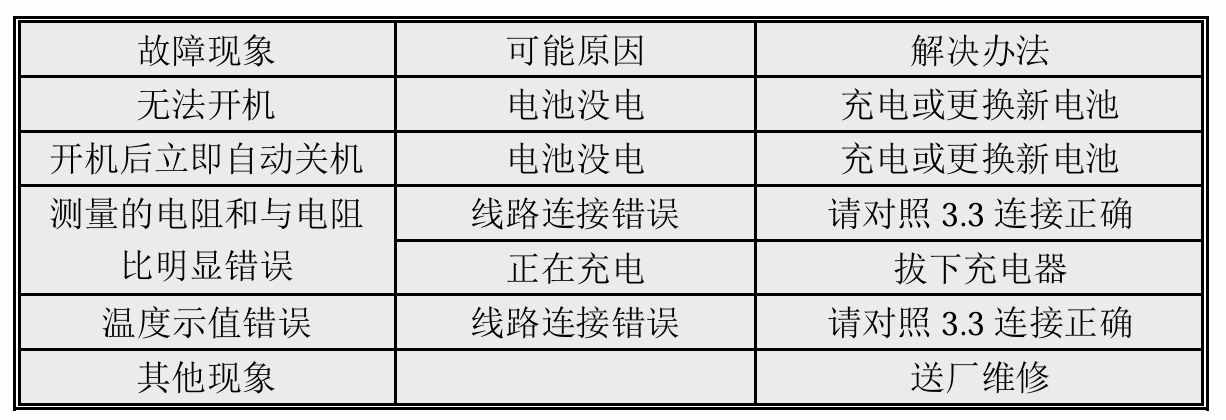

五、故障现象及解决办法 |
|
六、仪器技术参数 |
- 传感器电阻测量范围： 1-120Ω。R2+r2(测量电阻与线路电阻和)最大为400Ω，R1+r1最大为260Ω
- 传感器电阻测量精度：2毫欧
- 热敏电阻的电阻范围：30-90Ω
- 仪器校准温度范围：-20℃—80℃
- 内部温度传感器分辨率：0.1ºC
- 内部温度传感器精度：0.5ºC
- 电源：直流3.0V—4.2V，500mA
- 功耗：工作时不大于80mA，待机时不大于0.15mA
- 充电器电源：输入220V~，输出直流8V，700mA
- 连续工作时间：充满电后不小于10小时
- 待机时间：4个月，备用状态下建议每两个月充电一次
- 外形尺寸：150mmx80mmx38mm
- 重量：约150克
|

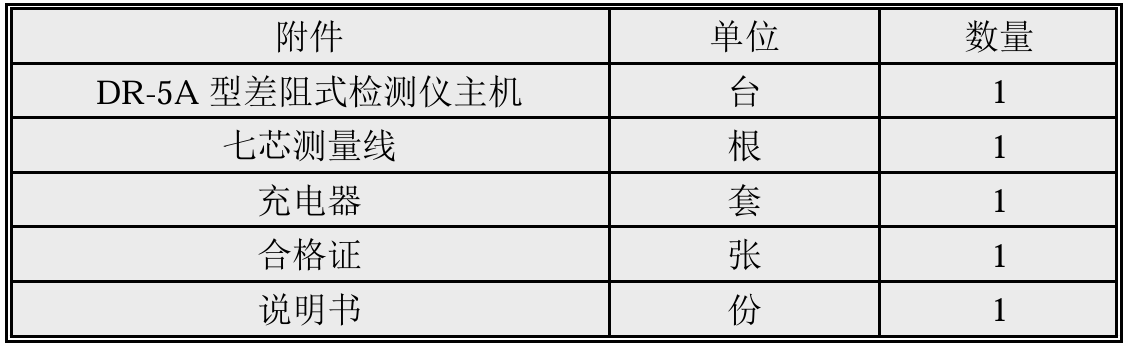

七、仪器装箱单 |
