601A型无线倾角计
一、倾斜仪的特点与适用范围
1、产品特点
·水平、垂直、表面安装，用于隧道收敛、桥拱变形、基坑变形、危房倾斜等监测，使用范围广；
·长期稳定，高防水性能；
·单轴、双轴测量，可任意选取；
·采用硅微差分工作原理，灵敏度、精度高。
2、适用范围
YT601A无线倾角计用在常规便携式倾角仪难于现场测读的场合以及各种岩土体及钢结构的数据远传式变形监测，广泛适用于长期埋设在水工建筑物或其他混凝土建筑物（如港口岸边）、高层建筑、地下建筑物、隧道收敛、桥拱体收敛变形、岩土边坡表面、危房墙体、高支模立杆等智慧工地项目，测量基础或结构物倾斜后垂直方向水平位移（变形）或水平方向沉降（隆起）变位等。本型号产品具有多种结构形式，更辅以不同的安装附件可充分满足各种不同的安装需要。
二、倾斜仪的组成、工作原理和主要技术参数指标
1、仪器组成及工作原理
图1 YT601A无线倾角计
YT601A无线倾角计，专业用于智慧工地项目，测量各类建筑物倾斜及高大支撑模板的立杆倾斜角度。传感器为一体式设计方案，内置倾角传感器、锂电池、太阳能供电系统、无线GPRS模块，数据直接发送到云端平台。
YT601A无线倾角计外观组成结构如下：

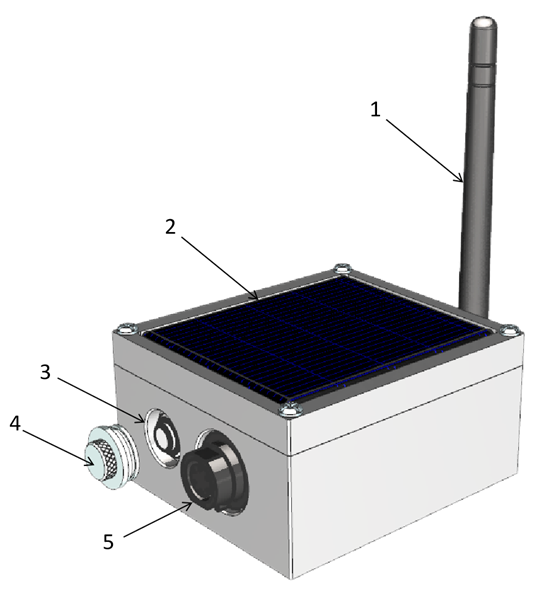

图2 YT601A无线倾角计外观结构
1 - GPRS外置棒状4G天线；
2 - 小功率太阳能板；
3 - 开关按键；
4 - 按键防水密封堵塞；
5 - 四芯防水航空接插口。
2、线序定义
传感器的航空接插口，内有四芯线，其线序图如下：
图3 四芯防水航空接插口线序定义
其中1#针脚为DC5V电源正极，2#针脚为GND正源负极，3#针脚为RS485A+，4#针脚为RS485B-。
3、主要技术参数指标：（F.S表示满量程输出）
|
技术参数 |
|
|
产品功能 |
三轴倾斜角度测量 |
|
测量范围 |
X,Y,Z三轴 ±90° |
|
供电 |
内置锂电池，太阳能板（可选外部供电） |
|
功耗 |
待机电流：<20uA 工作电流：16mA 射频发射瞬间电流：150-200mA |
|
分辨率 |
0.001° |
|
通讯方式 |
4G全网通，RS485 |
|
采集频率 |
1s~1day可调 |
|
存储 |
100条数据 |
|
工作温度 |
-40℃ ~ +85℃ |
|
外壳材质 |
铝合金 |
|
防水等级 |
IP65j |
|
外壳尺寸 |
长80mm*宽72mm*高42mm （不含天线） |
|
安装方式 |
螺丝固定，可配安装支架 |
表1 主要技术参数
三、一般计算公式(双轴仪器X，Y轴数据分别计算)

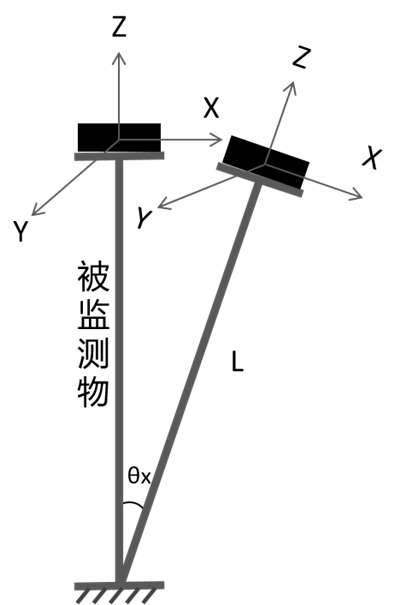

水平位移的计算（如图4）
Δi=LsinΔθi
图4 水平位移的计算
式中：Δθ —— 被测结构物的倾角变化量（°）；
L—— 被测结构物的标距（mm）；
Δi—— 被测结构物的水平变形量（mm）；
四、埋设安装
1、支架安装方式
1.1、将产品用螺丝固定在配套安装支架上，并将安装支架与被监测位置刚性连接（可用膨胀丝或胶贴），安装天线；
1.2、取下按键防水塞，按下“开关”按钮，按钮自带的红色指示灯亮，设备开机；
1.3、正常情况下，设备会在1分钟内完成数据采集并上传，之后设备会自动休眠，休眠后指示灯熄灭；
1.4、测试正常后，将按键防水塞装好，进行长期监测；
图5 YT601A无线倾角计安装支架
注意：若休眠状态下关机，则再次开机需间隔5秒钟以上；
五、验收与保管
1、用户开箱验收仪器，应先检查仪器数量与装箱清单是否相符、是否含有对应安装附件、合格证及相关资料，如有不符合者，请与我公司联系；
2、对于箱内仪器，用GT601型倾斜读数仪对全部传感器逐支测试，观察其数据是否正常和稳定（传感器须静置2分钟以上），若有异常，应与本公司联系；
3、开箱后的仪器应放在湿度小于80%的房间内保存，室内不含有腐蚀性气体，存放环境须干燥，通风，搬运时小心轻放。
、注意事项
1、本仪器应在额定测量范围内工作；
2、根据现场需要接长电缆时，应注意接头处的防水密封可靠；
3、仪器未使用放置12个月以上时，使用前应重新进行标定。
4、请勿摔打、碰撞或长时间震动本传感器。
七、产品保修须知
1、本产品以产品出厂之日起一年内为产品保修期。
2、在产品保修期内，用户在遵守运输、储存和使用规则的条件下，如发现产品质量低于技术条件规定时，我公司负责更换或修理(若擅自拆卸，我公司不予保修)。
3、在保修期内以下情况将实施有偿维修服务：
3.1由于不能出示证明为我公司产品；
3.2由于不可抗力造成的故障、损伤；
3.3由于未能按照产品使用说明书上的方法保管、使用和注意事项操作而造成的故障、损伤(使用不当的)。
4、需要保修时请将我公司产品合格证及传感器，一起送往我司，运输费用由用户承担。
